Introduktion
Bärlinan är den bärande bjälke som vilar på stolparna och bär upp hela altankonstruktionen. Den är helt avgörande för altanens stabilitet – används fel mått kan hela golvet svikta eller i värsta fall kollapsa. Samtidigt är bärlinan en av de delar som skapar flest frågor hos aspirerande altanbyggare.
De vanligaste frågorna handlar om:
- Vilken dimension ska bärlinan ha? – rätt dimension ger en stabil konstruktion utan onödiga kostnader.
- Hur långt får det vara mellan plintarna? – detta beror direkt på bärlinans dimension.
- Ska bärlinan fästas i husväggen? – det finns fördelar med att låta bli.
I den här artikeln går vi igenom grunderna så att du kan välja rätt dimension, placera plintarna på rätt avstånd och montera bärlinan korrekt. Är du i planeringsfasen kan du också läsa vår guide om att bygga altan för en bredare översikt.
Tips: Rita din altan i 3D och få bärlinor, stödreglar och plintplacering beräknade automatiskt med Altanplaneraren.
Vad är en bärlina?
En bärlina är en horisontell balk som utgör det första lagret i altanens stomme. Ovanpå bärlinan monteras stödreglarna (även kallade golvbjälkar), och på dem skruvas trallbrädorna fast.
Bärlinan vilar vanligtvis på stolpar som i sin tur står på grundläggningen (plintar, markskruvar eller betongplattor). Stolparna överför lasten från altanen ned till marken. Vid lägre altaner kan bärlinan ibland ligga direkt på grundläggningen utan stolpar, men det vanligaste är att en stolpe sitter emellan.
En typisk altan har minst två bärlinor – en närmare huset och en längre ut i trädgården. Är altanen djupare än cirka 2,5 meter behövs oftast en eller flera mellanliggande bärlinor. Exakt hur många beror på dimensionen på stödreglarna – ju klenare reglar, desto kortare spännvidd och desto fler bärlinor krävs.

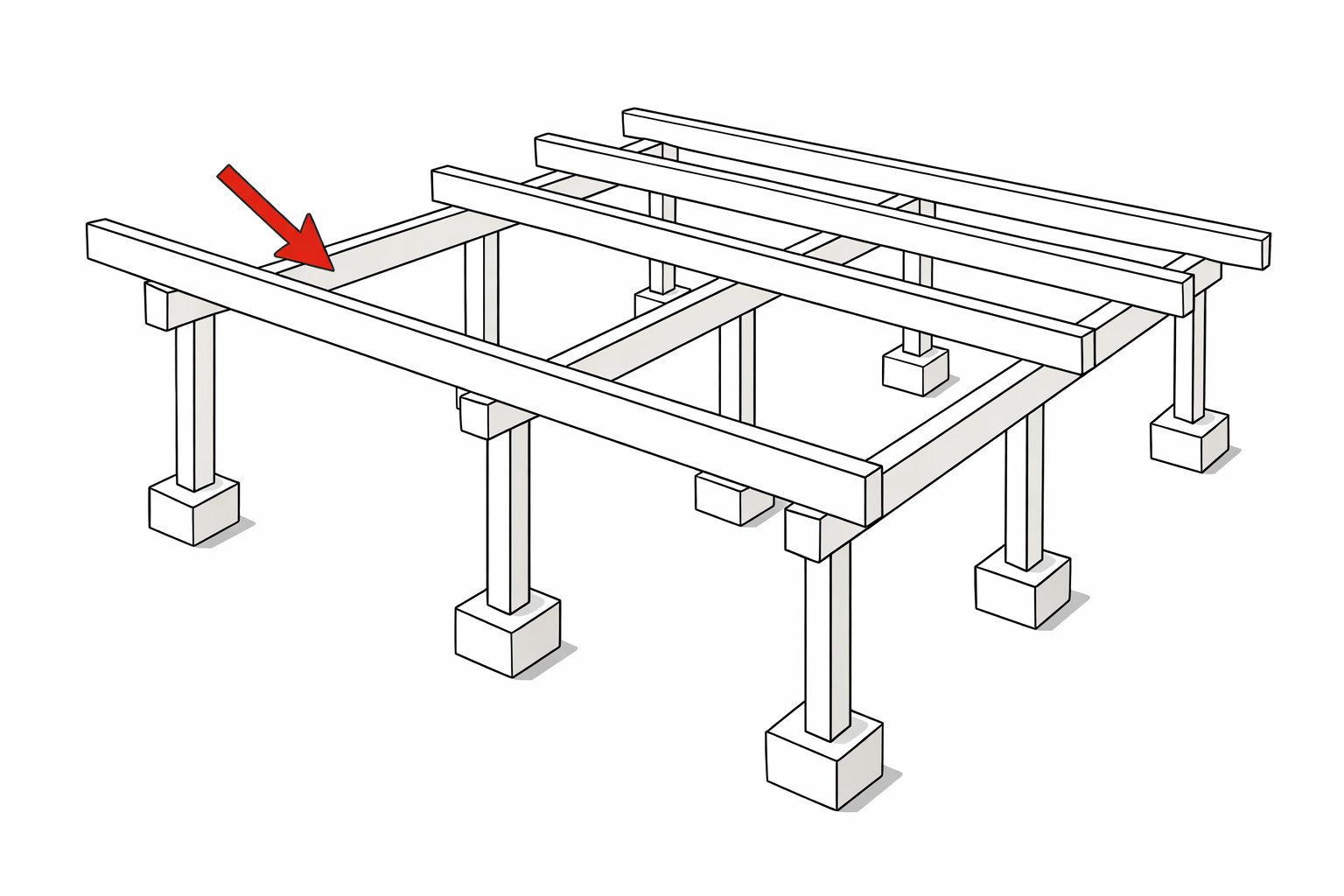

Bärlinan (markerad med röd pil i bilden) är första lagret ovanför stolparna. På bärlinorna vilar stödreglarna.
Rätt dimension på bärlinan
Bärlinans dimension avgör hur långt det får vara mellan plintarna (spännvidden). Väljer du en grövre bärlina kan plintarna stå glesare, vilket innebär färre plintar att gräva och gjuta. Följande tabell visar de vanligaste dimensionerna och deras maximala spännvidd:
| Dimension bärlina | Max avstånd mellan plintar |
|---|---|
| 45x145 mm | 2,0 m |
| 45x170 mm | 2,5 m |
| 45x195 mm | 3,0 m |
Maximalt avstånd mellan plintar baserat på bärlinans dimension.
45x145 mm är den vanligaste dimensionen och räcker för de flesta altaner. Om du vill ha färre plintar – till exempel för att marken är svårgrävd – kan du gå upp till 45x170 eller 45x195 mm istället.
Virket ska vara tryckimpregnerat konstruktionsvirke. Välj klass NTR/A om bärlinan har markkontakt eller ligger nära mark, och NTR/AB om den sitter högre upp utan direkt markkontakt.
Avstånd mellan bärlinor
Hur långt det får vara mellan bärlinorna beror på dimensionen på stödreglarna som monteras ovanpå:
| Dimension stödregel | CC-avstånd stödreglar | Max avstånd mellan bärlinor |
|---|---|---|
| 45x95 mm | 40 cm 60 cm | 1,65 m 1,50 m |
| 45x120 mm | 40 cm 60 cm | 2,15 m 1,90 m |
| 45x145 mm | 40 cm 60 cm | 2,60 m 2,30 m |
Max avstånd mellan bärlinor givet dimension och CC-avstånd på stödreglarna.
Ett vanligt val för en standardaltan är stödreglar i 45x145 mm med CC 60 cm, vilket ger maximalt 2,30 m mellan bärlinorna. Med den kombinationen klarar sig de flesta altaner med enbart en inre och en yttre bärlina. Läs mer om avstånd mellan trallbrädor när du planerar ytan ovanpå.
Bärlina mot fasad – fästa i väggen eller inte?
Många väljer att skruva den bärlinan direkt i husets fasad. Det fungerar, men vi rekommenderar att undvika fasadinfästning om det går. Det finns flera fördelar med en fristående konstruktion:
- Oberoende rörelser – om altanen sätter sig eller rör sig över tid minskar risken att rörelserna överförs till huset. Med en fristående konstruktion undviker du sprickor och spänningar i fasaden.
- Svår att verifiera infästning – fasadinfästning kräver anslutning till bakomliggande stomme, vilket ofta är svårt att verifiera i praktiken. Träffar du inte stommen tappar infästningen sin bärande funktion.
- Enklare underhåll – du kan byta delar av altanen utan att behöva lossa något från väggen, och du slipper permanenta ingrepp i fasaden som kan vara svåra att återställa.
Istället för att fästa bärlinan i väggen kan du lägga till en extra plintrad nära huset och låta den inre bärlinan vila på stolpar precis som den yttre. Lämna en liten luftspalt (cirka 20–30 mm) mellan altanen och fasaden så att luft kan cirkulera.
Montering på stolpar och plintar
Bärlinan vilar oftast på stolpar som i sin tur står på plintar via stolpskor eller plintskor. Stolpen överför lasten från bärlinan ned till grundläggningen. Några saker att tänka på:
- Syllisolering – lägg alltid en remsa syllisolering (DPC-remsa) där trä möter betong – till exempel mellan stolpen och plinten. Det förhindrar att fukt sugs upp från betongen.
- Skarvar – om bärlinan behöver skarvas ska skarven alltid sitta ovanpå en stolpe, aldrig mitt emellan.
- Kontrollera nivå – innan du monterar stödreglarna, kontrollera att alla bärlinor ligger i våg. Justerbara plintskor gör detta enklare.
Planera din konstruktion med Altanplaneraren
Att räkna ut rätt dimensioner, CC-avstånd och antal plintar för hand kan vara krångligt – särskilt om altanen har en ovanlig form. Med Altanplaneraren kan du rita din altan i 3D och få bärlinor, stödreglar, CC-avstånd och plintplacering beräknade automatiskt baserat på dina mått. Du kan komma igång direkt utan inloggning.

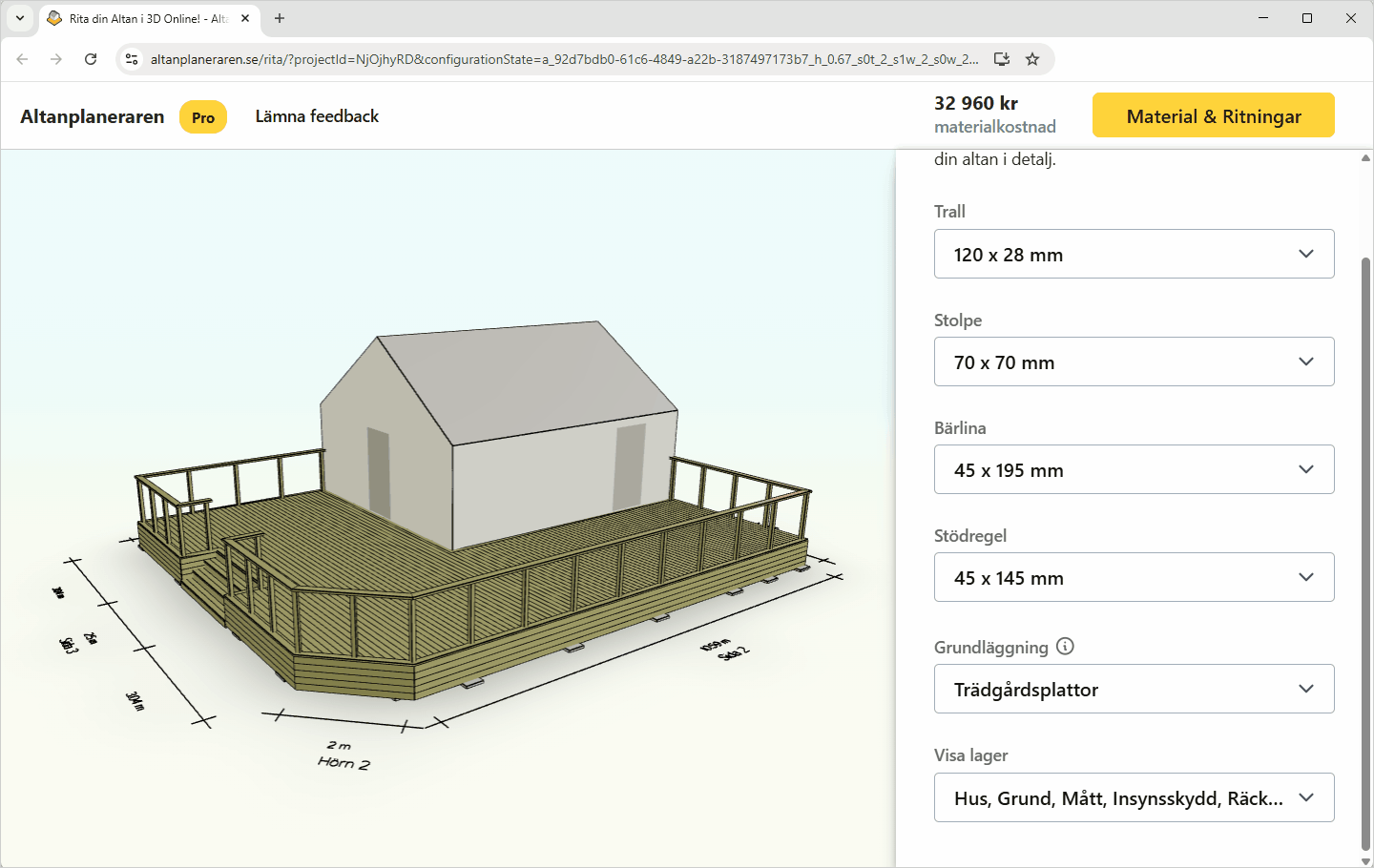

Bärlinor, dimensioner och CC-avstånd beräknas automatiskt i Altanplaneraren.
